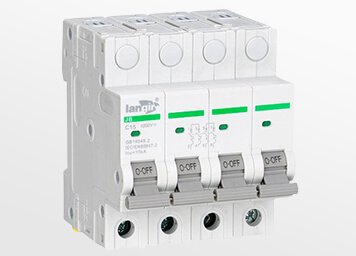

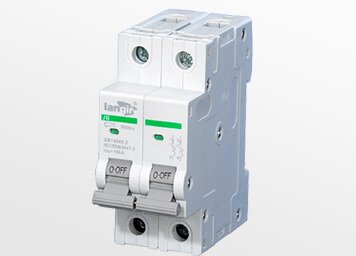

Langir предлагает однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматические выключатели постоянного тока, что дает вам больше возможностей выбора.

Наши автоматические выключатели постоянного тока также имеют различные номинальные токи от 1 до 63 ампер и номинальное напряжение от 250 до 1000 вольт.

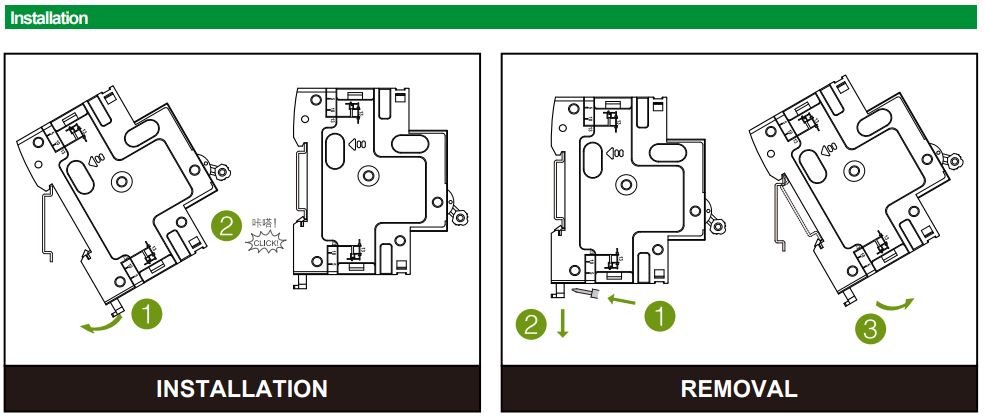

Простая установка с помощью защелок обеспечивает легкую и быструю установку, экономя время и средства на оплату услуг специалистов.

Автоматические выключатели постоянного тока Langir соответствуют стандартам TUV Rheinland и одобрены SAA.

Также соответствуют международным стандартам IEC 60947-2, EN60947-2 и GB 14048.2.

Наши автоматические выключатели постоянного тока широко используются в домах, на предприятиях, заводах, а также для защиты определенных электроприборов от коротких замыканий и перегрузок.

С нашими автоматическими выключателями постоянного тока вы можете быть уверены, что ваши приборы и другое подключенное к ним оборудование будут иметь длительный срок службы и сохранят свою оптимальную производительность на протяжении многих поколений.

Главная радость компании Langir — удовлетворять ваши потребности и поддерживать развитие вашего бизнеса.

Свяжитесь с нами для получения бесплатного предложения.

Автоматический выключатель постоянного тока – руководство по часто задаваемым вопросам

В нашем руководстве по автоматическим выключателям постоянного тока вы узнаете, что это такое, каково его удивительное предназначение и области применения.

Вы также узнаете часть его интересной истории, поскольку это руководство перенесет вас в прошлое, к важным событиям, которые привели к открытию автоматических выключателей постоянного тока.

Кроме того, это руководство предоставит вам важную информацию о сравнении автоматических выключателей постоянного тока, автоматических выключателей переменного тока, а также предохранителей.

Что еще более важно, вы узнаете о различных стандартных кодах, которые дадут вам глубокое понимание того, как регулирующие органы ставят вашу безопасность на первое место.

Вы также получите рекомендации о том, что нужно учитывать при выборе автоматических выключателей постоянного тока и об их преимуществах.

Поэтому, если вы планируете приобрести такой выключатель, сначала прочтите наше полезное руководство, которое мы подготовили специально для вас.

1. Что такое автоматический выключатель постоянного тока?

Автоматический выключатель постоянного тока

Автоматический выключатель постоянного тока — это работающий электрический переключатель, предназначенный для автоматического предотвращения повреждения электрической цепи из-за избыточного тока вследствие короткого замыкания или перегрузки.

DC означает постоянный ток, который определяется как электрический ток, протекающий только в одном направлении.

Он также известен как автоматический выключатель постоянного тока или автоматический выключатель для источников питания постоянного тока.

Его основная функция — прерывание потока тока после обнаружения неисправности в потоке тока; эта функция также называется OCPD (устройство защиты от перегрузки по току).

Автоматический выключатель постоянного тока срабатывает один раз и, как правило, должен быть сброшен, чтобы возобновить свою нормальную работу.

Автоматические выключатели постоянного тока выпускаются различных размеров; можно найти небольшие устройства, используемые для защиты цепей с низким током (например, для отдельных бытовых приборов).

Цена автоматического выключателя постоянного тока может варьироваться от 10 до 30 долларов и выше в зависимости от его типа, размера и конфигурации.

Интересный факт: Когда-то существовала «война токов», которая длилась около десяти лет и даже легла в основу фильма!

В период с 1880-х по начало 1890-х годов «Война токов», или, как её ещё называют, «Война токов», стала самой примечательной битвой токов в истории человечества.

Речь идёт о серии событий, произошедших между Томасом Эдисоном и Джорджем Вестингаузом по поводу того, какой способ передачи электроэнергии будет использоваться в США.

События, произошедшие во время «войны токов», считались настолько значительными, что Голливуд даже снял фильм под тем же названием в 2017 году.

В 1878 году Томас Эдисон осознал рыночный потенциал прямой подачи электроэнергии в дома и предприятия.

Поэтому он разработал систему освещения постоянного тока, основанную на 110-вольтовом постоянном токе, который относительно низок для питания ламп накаливания с высоким сопротивлением, изобретенных им для этой системы.

Однако главный недостаток системы освещения постоянного тока — это малый радиус действия, и она может обеспечивать полезную электроэнергию только в пределах мили от электростанции.

Это означает, что жители и предприятия, расположенные дальше мили от электростанции, испытывают слабое, нестабильное или полное отсутствие электроэнергии.

В 1885 году Вестингауз разработал систему освещения на основе переменного тока, узнав о новых европейских трансформаторных системах переменного тока.

Два года спустя в Грейт-Баррингтоне, штат Массачусетс, была установлена ​​первая система переменного тока с лампами накаливания.

Многовольтная система электроснабжения может обеспечивать электроэнергией до 23 предприятий, расположенных вдоль главной улицы Грейт-Баррингтона.

В ней используются трансформаторы на 500 вольт переменного тока для понижения напряжения до 100 вольт, что позволяет питать лампы накаливания, что ниже, чем в системе освещения постоянного тока.

А в 1886 году он построил первую систему переменного тока для коммерческого использования в Буффало, штат Нью-Йорк.

Сейчас в одном городе борются за доминирование две системы передачи электроэнергии.

В разгар этой войны токов Эдисон осудил переменный ток после смерти электромонтера, погибшего от удара током во время работы на столбе освещения, используя линии электропередачи переменного тока.

Решением было закопать высоковольтные линии под землю, но Эдисон не согласился с этим решением, заявив, что это только поставит под угрозу жизни большего числа людей.

Он предложил ограничить напряжение переменного тока и поклялся, что никогда не будет использовать его, пока руководит своей компанией (ныне Edison General Electric).

В одной публикации даже утверждается, что в общей сложности было 87 смертей, связанных с высоким напряжением переменного тока.

Это было опровергнуто самим Вестингаузом, который заявил, что его система трансформаторов переменного тока в домах использует более низкое напряжение, чем постоянный ток, и было всего 5 случаев поражения электрическим током в результате несчастных случаев, но ни одной смерти в домашних условиях.

Только в 1890 году эта война закончилась, и Эдисон покинул свою компанию, чтобы сосредоточиться на проектах по переработке железной руды, которые в основном занимали его время.

После его ухода его предыдущая компания начала производить оборудование переменного тока и даже убрала имя Эдисона из названия компании, о чем он не знал до тех пор, пока это не произошло.

В этой десятилетней войне токов участвовали 15 электротехнических компаний, но эти компании объединялись на протяжении многих лет, и только две оставались доминирующими: General Electric и Westinghouse.

Томас Эдисон и Джордж Вестингауз

2. Какова история развития автоматического выключателя постоянного тока?

В 1879 году Томас Эдисон задумался об идее автоматического выключателя.

В то время электрические сети быстро внедрялись во многих отраслях промышленности.

Это касалось и освещения с использованием электричества.

Эдисон понимал, что короткие замыкания часто происходят при установке освещения во многих крупных городах.

В этом случае повреждается нить накаливания лампочки, что приводит к её необратимому разрушению, а стоимость замены лампочки и ремонта столба освещения может быть высокой.

Он предложил два способа предотвращения коротких замыканий:

• Первый — использование проводного предохранителя, который саморазрушается при скачке высокого тока.
• Второй метод — использование механического устройства, которое размыкается при обнаружении чрезмерного тока.

Контакт механического устройства можно восстановить вручную.

Он сделал множество эскизов различных предохранителей и автоматических выключателей в своих научных журналах и сразу же запатентовал эту идею в том же году.

Но в итоге Эдисон решил использовать предохранители. Затем, в 1876 году, начались непрерывные изобретения, направленные на улучшение первоначальных моделей.

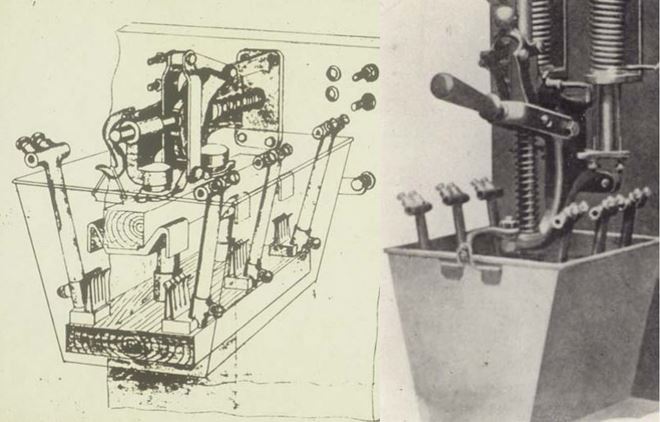

1898 масляный выключатель

3. To understand DC circuit breaker, how does electricity work?

Для правильного понимания работы автоматических выключателей постоянного тока необходимо сначала понять, как работает электричество.

Некоторые свойства определяют постоянный ток, или DC.

Это основано на превращении отрицательно заряженных частиц, называемых электронами, в положительно заряженные частицы.

Когда эти электроны движутся вдоль проводника, которым может быть медный или алюминиевый провод, образуется электричество.

Как упоминалось ранее, постоянный ток течет только в одном направлении, что означает, что положительно заряженные электроны движутся только в одном направлении.

4. Как работает автоматический выключатель постоянного тока?

В целом, системы автоматических выключателей имеют общие рабочие характеристики, но конкретные детали значительно различаются в зависимости от номинального тока, класса напряжения и типа автоматического выключателя.

На данный момент мы знаем, что автоматические выключатели постоянного тока защищают электрическую цепь, включая другие устройства, использующие источник питания, от повреждений.

Автоматические выключатели постоянного тока срабатывают, когда обнаруживают угрозу перегрузки цепи.

При обнаружении неисправности он быстро прерывает подачу электрического тока.

Например, в сетевом фильтре встроен автоматический выключатель.

Если слишком много устройств используют питание от одного источника, автоматический выключатель постоянного тока отключает питание.

Таким образом, он защищает электрические устройства, подключенные к сетевому фильтру.

Это часто используется в настольных компьютерах.

Центральный процессор может быть поврежден внезапным скачком напряжения, поэтому сетевой фильтр защищает его с помощью встроенного автоматического выключателя постоянного тока

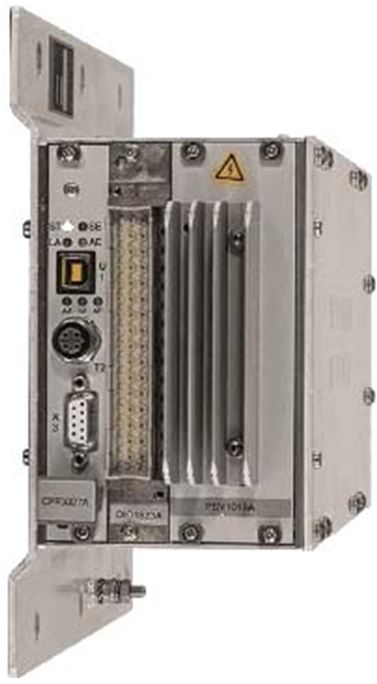

автоматический выключатель ЦП

5. Существуют ли разные способы сброса автоматических выключателей постоянного тока?

Да, некоторые автоматические выключатели постоянного тока имеют три способа сброса:

• Ручные автоматические выключатели постоянного тока

Когда срабатывает ручной автоматический выключатель постоянного тока, если вы находитесь рядом с ним, вы, вероятно, услышите щелчок, и подача электроэнергии прекратится.

В жилом доме в этом случае следует осмотреть электрощит.

Это металлический распределительный щит, и внутри него может находиться несколько автоматических выключателей постоянного тока в зависимости от количества электрических цепей в вашем доме.

Вы обнаружите, что рычаг одного или нескольких автоматических выключателей постоянного тока перевернут, и, если у вас достаточно знаний об электрических цепях, вы можете определить причину проблемы.

Как правило, перед ручным сбросом автоматического выключателя постоянного тока или возвратом рычага в нормальное положение необходимо отключить вилки электроприборов и других подключенных устройств.

Это обеспечит постепенное восстановление электропитания в тех зонах вашего дома, где произошло отключение электроэнергии.

Это также поможет определить, какой прибор мог вызвать перегрузку цепи.

• Автоматические выключатели постоянного тока

Автоматические выключатели постоянного тока сконструированы таким образом, чтобы автоматически сбрасываться.

При срабатывании, когда внутренние компоненты выходят из строя, он пытается восстановить цепь или цикл.

• Модифицированные выключатели постоянного тока

Модифицированные выключатели постоянного тока также называются выключателями с функцией срабатывания и удержания или выключателями с модифицированным сбросом.

Выключатель с функцией короткого замыкания остывает, после чего внутренние электрические контакты пытаются восстановить соединение, что автоматически сбрасывает выключатель.

Если перегрузка или короткое замыкание сохраняются, выключатель постоянного тока снова сработает и повторит цикл до тех пор, пока проблема не исчезнет.

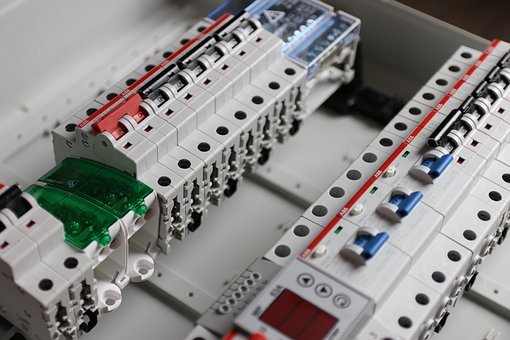

Различные типы автоматических выключателей постоянного тока в блоке предохранителей

6. Каковы основные части автоматического выключателя постоянного тока?

Составные части автоматического выключателя постоянного тока иногда различаются в зависимости от его типа, но основные части в большинстве случаев остаются одинаковыми, хотя могут отличаться в маркировке производителей.

Ниже перечислены наиболее известные основные части автоматического выключателя постоянного тока:

• Литой корпус – Корпус, в котором размещаются внутренние части автоматического выключателя постоянного тока и который удерживает остальные части вместе. Он состоит из основания и литого корпуса для крышки.
• Рукоятка управления – Подпружиненный подвижный рычаг используется для включения/выключения и сброса автоматического выключателя постоянного тока.
• Кнопка отключения – Позволяет механически отключать автоматический выключатель постоянного тока и обычно используется для проверки устройства.
• Клеммы – Место подключения входящей и исходящей нагрузки.
• Контакты – Состоят из подвижных и статических контактов, которые размыкаются при коротком замыкании или перегрузке.
• Устройство отключения по перегрузке по току – Механизм, который обнаруживает перегрузку по току, вызывающую срабатывание выключателя.
• Устройство гашения дуги – Устройство, которое мгновенно гасит образование дуги.

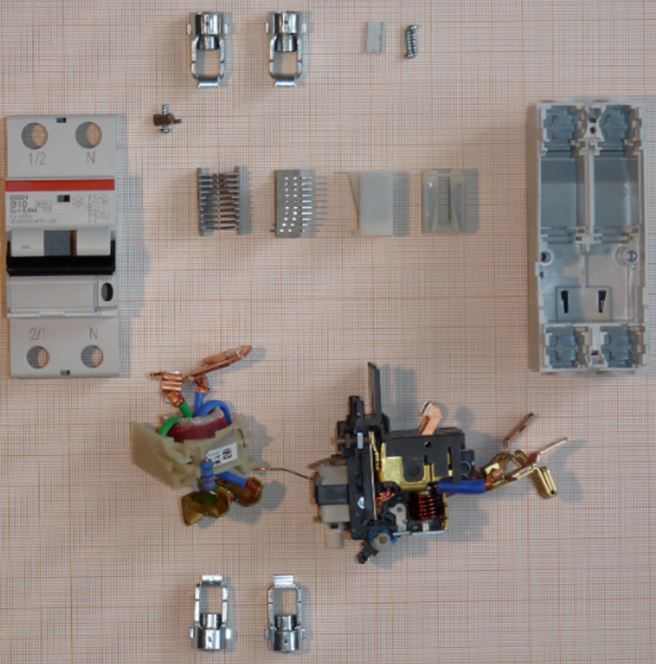

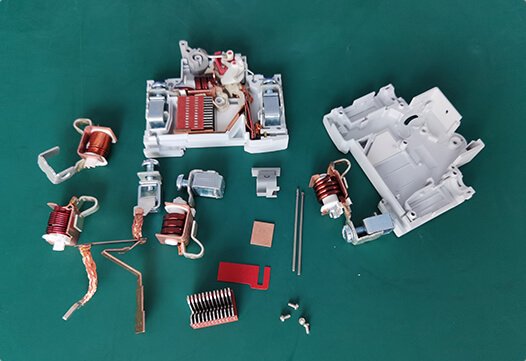

Части автоматического выключателя постоянного тока

7. Какие материалы используются для изготовления корпуса автоматического выключателя постоянного тока?

Корпус автоматического выключателя обеспечивает надежное крепление всех важных компонентов, позволяя правильно выполнять операцию и устанавливать его надлежащим образом.

Механическая прочность корпуса должна быть достаточной, чтобы выдерживать довольно большой и потенциально опасный ток.

Корпус автоматического выключателя также должен обеспечивать изоляцию и разделение пути тока, тем самым защищая вас, если вы находитесь рядом с оборудованием во время работы.

Это также один из факторов, обеспечивающих соответствие автоматического выключателя постоянного тока стандартным нормам.

Существует два типа корпусов автоматических выключателей постоянного тока:

• Металлический корпус

Металлические детали точно вырезаются, скрепляются болтами и свариваются вместе для создания корпуса автоматических выключателей постоянного тока.

Если у вас есть старые автоматические выключатели постоянного тока, вы можете обнаружить, что они установлены в металлических корпусах.

Фактически, согласно истории, все автоматические выключатели постоянного тока с напряжением ниже 600 вольт когда-то назывались автоматическими выключателями с металлическим корпусом.

Металлические корпуса по-прежнему используются для автоматических выключателей постоянного тока с более высоким напряжением.

• Формованный изоляционный материал

Большинство формованных изоляционных корпусов изготавливаются из прочных изоляционных материалов, таких как термореактивные композитные смолы или стеклополиэфир.

Эти типы корпусов обычно используются для низковольтных автоматических выключателей постоянного тока, а их размеры определяются номинальным током.

Например, для автоматического выключателя постоянного тока 12 В, автоматического выключателя постоянного тока 12 В, автоматического выключателя постоянного тока 24 В, автоматического выключателя постоянного тока 24 В, автоматического выключателя постоянного тока 48 В или автоматического выключателя постоянного тока 48 В.

Они также присутствуют в автоматических выключателях в изолированном корпусе.

Но благодаря достижениям в области материалов и технологий, теперь можно встретить формованные изоляционные корпуса, используемые для автоматических выключателей с напряжением 600 вольт и выше, например, для автоматических выключателей постоянного тока на DIN-рейку, автоматических выключателей постоянного тока на 1000 В или автоматических выключателей на 1000 В.

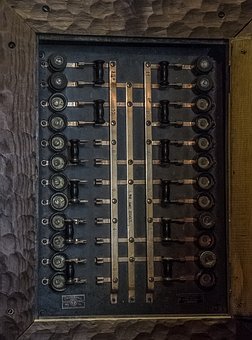

Старые автоматические выключатели

8. Какой тип контактов используется в автоматическом выключателе постоянного тока?

В автоматическом выключателе постоянного тока контакты обеспечивают соединение цепи с устройством, а также позволяют разъединять часть цепи от других частей устройства.

Как упоминалось ранее, контакты состоят из неподвижных и подвижных контактов.

Когда автоматический выключатель постоянного тока размыкается или замыкается, подвижный контакт перемещается, чтобы разомкнуть или зажать цепь.

Для работы контактов необходим определенный механизм управления.

Он может быть только механическим или комбинацией силового и механического.

В зависимости от типа автоматического выключателя, механизм управления может:

• Вручную размыкать и замыкать контакты
• Размыкать и замыкать контакты по требованию
• Автоматически размыкать контакты

Автоматические выключатели постоянного тока, независимо от их размера, нуждаются в помощи для перемещения механизма управления, чтобы он мог размыкать или замыкать контакты.

Здесь используется пружина.

Пружины играют важную роль в размыкании или замыкании контактов, обеспечивая точную работу механизма автоматического выключателя.

Они либо расслаблены, либо сжаты, чтобы передать механическую энергию, необходимую для открытия и закрытия контактов.

Как правило, существует два типа пружинных механизмов управления:

• Ручной переключатель

Ручной переключатель также называется быстроразъемным или быстрозамыкающим.

Скорость этого типа механизма управления зависит от скорости перемещения рукоятки.

Существуют моторные приводы, которые используются для автоматического управления рукояткой в ​​отсутствие ручного управления.

Рукоятка перемещается для открытия или закрытия автоматического выключателя до точки, где она достигает крайнего положения, поэтому называется переключателем.

Затем пружинный механизм автоматически открывает или закрывает автоматический выключатель.

Конструкция ручного переключателя позволяет автоматическому выключателю срабатывать при необходимости, даже если рукоятка находится в закрытом или «включенном» положении.

• Двухступенчатая накопленная энергия

Этот метод используется, когда для быстрого закрытия автоматического выключателя требуется значительное количество энергии.

Закрывающая пружина заряжается, и энергия высвобождается для закрытия выключателя. Конструкция предусматривает отдельную пружину для открытия и закрытия автоматического выключателя, что позволяет пружине закрытия перемещаться независимо во время процесса открытия.

Это также обеспечивает цикл открытия-закрытия-открытия.

Двигатель может быть активирован дистанционно, обеспечивает быстрое повторное включение с накоплением заряженной энергии в отдельной пружине закрытия, а также обеспечивает безопасность благодаря изолированной зарядке пружины.

Автоматические выключатели постоянного тока в шкафу управления

9. Что представляет собой блок отключения внутри автоматического выключателя постоянного тока?

Блок отключения выполняет функцию «интеллектуального» элемента автоматического выключателя постоянного тока.

Автоматический выключатель постоянного тока должен обладать определенным интеллектом, чтобы автоматически реагировать на команды, иначе это был бы просто сложный переключатель.

Назначение блока отключения — «срабатывать» или размыкать цепь при возникновении перегрузок по току, таких как короткое замыкание, тепловая перегрузка и замыкание на землю.

В целом, блоки отключения бывают двух типов:

• Электромеханический блок отключения (тепловой магнитный)

Электромеханический блок отключения обычно используется в автоматических выключателях низкого напряжения.

Он интегрирован в автоматический выключатель и чувствителен к температуре.

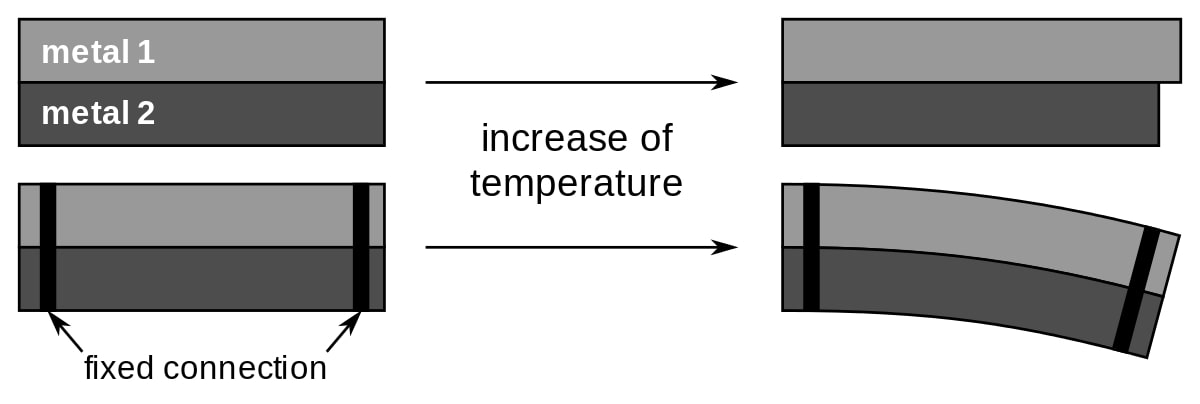

Тепловое отключение происходит при перегрузке, ток нагрузки нагревает биметаллическую часть, и при длительной перегрузке биметалл деформируется, тем самым срабатывая механизм отключения.

В то время как магнитное отключение происходит, когда ток быстро увеличивается при прохождении через магнитное поле, заставляя электромагнит притягивать якорь, и, следовательно, автоматический выключатель постоянного тока срабатывает.

Металлическое отключение происходит, когда ток быстро увеличивается при прохождении через магнитное поле, заставляя электромагнит притягивать якорь, и, следовательно, автоматический выключатель постоянного тока срабатывает.

• Электронный блок отключения

Электронный блок отключения состоит из трех внутренних частей: печатной платы, трансформатора тока и шунтирующего выключателя с магнитопроводящим преобразователем.

Печатная плата выступает в роли «мозга» системы, поскольку она интерпретирует входной ток и принимает решения на основе заданных параметров.

Трансформатор тока постоянно контролирует и снижает ток в соответствии с соответствующим уровнем входного сигнала.

При этом решение об отключении направляет выходной сигнал на шунтирующий выключатель с магнитопроводящим преобразователем, вызывая, таким образом, срабатывание автоматического выключателя постоянного тока.

Старый термомагнитный прерыватель на автоматическом выключателе двигателя

10. В чем сходства и различия автоматических выключателей переменного и постоянного тока?

Автоматический выключатель постоянного тока — относительно новая технология.

В большинстве домов используется переменный ток, поэтому там же используются и автоматические выключатели переменного тока.

Но помимо различий, у них есть и сходства.

Вот некоторые сравнения автоматических выключателей переменного и постоянного тока:

• Напряжения

Автоматический выключатель постоянного тока используется с программируемыми логическими контроллерами с номинальным напряжением 24 В постоянного тока и 48 В постоянного тока, а также в таких областях применения, как ветроэнергетика.

В то время как автоматические выключатели переменного тока, как правило, рассчитаны на прерывание тока свыше 6 кА.

Некоторые производители выпускают автоматические выключатели с двойным номиналом; это означает, что один блок может работать как с переменным, так и с постоянным током и рассчитан на напряжение от 48 В постоянного тока до 125 В постоянного тока.

• Принцип работы (проблемы с искрением)

Автоматические выключатели переменного и постоянного тока выглядят похоже и выполняют схожие функции, но имеют разные внутренние механизмы.

При перегрузке их внутренние контакты размыкаются, защищая цепь.

Однако на протяжении всего времени, пока контакты размыкаются, образуется дуга.

Эта дуга представляет собой ток, перескакивающий через зазор, и поэтому называется контактной дугой.

Контактная дуга возникает при размыкании или замыкании автоматических выключателей.

Эту дугу необходимо немедленно погасить, иначе она будет продолжать перескакивать через зазор, и ток будет продолжать течь по цепи.

Что касается гашения дуги, автоматические выключатели переменного и постоянного тока работают по-разному.

Автоматические выключатели переменного тока не предназначены для решения проблем с дугой, связанных с автоматическими выключателями постоянного тока, поэтому они не взаимозаменяемы.

В то время как автоматические выключатели постоянного тока специально разработаны для решения проблем с дугой и имеют дополнительные меры для быстрого рассеивания образующейся электрической дуги при размыкании и замыкании цепи.

Это также известно как подавление дуги постоянного тока.

• Механизмы защиты

Как автоматические выключатели переменного, так и постоянного тока работают по одному и тому же принципу, когда речь идет об их тепловых и магнитных защитных механизмах.

Эти защитные механизмы срабатывают при обнаружении высокой токовой нагрузки, неисправности в токе или короткого замыкания.

• Варианты исполнения

Как автоматические выключатели переменного, так и постоянного тока выпускаются в миниатюрном корпусе и в литом корпусе.

Миниатюрные версии работают с током менее 100 ампер, в то время как версии в литом корпусе обычно больше по размеру и могут иметь регулируемые параметры защиты.

• Физическая установка

Физическая установка автоматических выключателей постоянного тока во многом схожа с физической установкой автоматических выключателей переменного тока.

Автоматические выключатели постоянного тока имеют более простой способ подключения по сравнению с автоматическими выключателями переменного тока.

Цепи постоянного тока подключаются к распределительной коробке, где кабели обычно защищены достаточным количеством металлических или пластиковых кабельных каналов.

Эта цепь может быть подключена непосредственно к устройству постоянного тока и управляться выключателем, или же это может быть вилка в электрической розетке.

Затем автоматические выключатели постоянного тока соединяются последовательно с токоведущими проводниками для каждой цепи.

И здесь переменный ток отличается, поскольку он имеет до трех токоведущих проводников, каждый из которых имеет свое назначение и должен быть подключен к соответствующему полюсу автоматического выключателя.

Это может привести к ошибкам в соединении, что может стать причиной несчастных случаев на производстве или привести к работе двигателей в противоположном направлении.

В то время как в системах постоянного тока используется только один проводник под напряжением.

И нет никакого риска возгорания соединений.

Могут быть и другие сходства и различия между автоматическими выключателями переменного и постоянного тока, не перечисленные здесь, но вы понимаете, что оба типа имеют свои преимущества, подходящие для конкретных областей применения.

11.Как сравнивать предохранители и автоматические выключатели постоянного тока?

В любом здании, использующем электроэнергию, должны быть установлены автоматические выключатели постоянного тока.

Даже если предохранители уже установлены, автоматические выключатели постоянного тока все равно необходимы.

Они предотвращают скачки напряжения и постоянное перегорание предохранителей.

Сходства предохранителей и автоматических выключателей постоянного тока:

• Оба устройства выполняют одну и ту же функцию, обеспечивая защиту от короткого замыкания и перегрузки по току.
• Оба могут быть установлены в распределительном щите.

Различия предохранителей и автоматических выключателей постоянного тока:

• Автоматические выключатели постоянного тока можно сбросить, в то время как перегоревший предохранитель необходимо заменить.
• Они обеспечивают одинаковую защиту цепей, но работают по-разному:

o Предохранители перегорают, отключая цепь, когда накопление тепла достигает точки плавления, тем самым защищая цепь от перегрузки.

o Автоматические выключатели постоянного тока используют магнитный эффект тока для защиты от короткого замыкания, а тепловой эффект тока — для защиты от перегрузки.

• Использование автоматических выключателей постоянного тока обходится дешевле, чем постоянная замена перегоревших предохранителей.

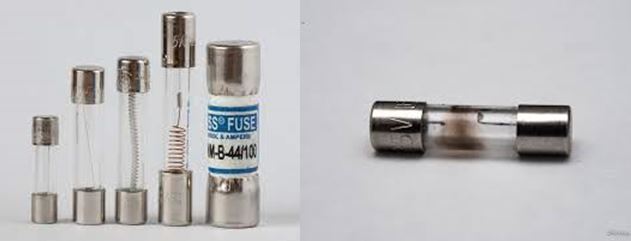

Разные размеры предохранителей и перегоревший предохранитель

12. Что следует учитывать при выборе подходящего автоматического выключателя постоянного тока?

При выборе подходящего автоматического выключателя постоянного тока следует учитывать ряд важных моментов.

Учет этих факторов облегчит установку и предотвратит проблемы в дальнейшем.

Вот некоторые из них:

• Размер автоматического выключателя постоянного тока

Выбор размера автоматического выключателя постоянного тока зависит от того, насколько большим или малым будет устройство, которое необходимо защитить.

Например, для отдельных электроприборов можно выбрать небольшой автоматический выключатель постоянного тока, например, из сетевых фильтров.

Но если вам нужно обеспечить электропитанием несколько районов, вам потребуются большие распределительные устройства для защиты высоковольтных цепей.

• Тип защитного механизма

Автоматические выключатели постоянного тока имеют тепловую и магнитную защиту.

Тепловая защита — это механизм, который защищает цепь при обнаружении электрического тока с более высоким номинальным током.

Он основан на биметаллическом компоненте, который может нагреваться, расширяться и активировать автоматический выключатель постоянного тока.

• Размер автоматического выключателя постоянного тока При увеличении тока он также срабатывает быстрее, поскольку выделяется больше тепла, которое расширяется и размыкает электрический контакт.

Магнитная защита мгновенно срабатывает при обнаружении высокого тока короткого замыкания.

Это основано на номинальной отключающей способности автоматического выключателя постоянного тока, которая обозначает определенный ток короткого замыкания, который он может прервать.

Поскольку прерываемый ток постоянен, необходимо сильнее разомкнуть электрический контакт, чтобы прервать ток короткого замыкания.

Магнитная защита также защищает от коротких замыканий, значительно больших, чем перегрузка.

Важно убедиться, что технические характеристики автоматического выключателя совместимы с типом тока электропитания, иначе он может не обеспечить эффективную защиту цепи, что может привести к электрическим авариям.

• Электропроводка с достаточным номинальным током

Электропроводка, соединяющая электроприбор и автоматический выключатель постоянного тока, должна иметь достаточный номинальный ток.

Даже если вы выбрали правильный автоматический выключатель постоянного тока, проводка недостаточного сечения может перегреться, что может привести к расплавлению изоляции и вызвать электрическую неисправность.

Bimetallic strip bending

13. Каковы преимущества использования автоматических выключателей постоянного тока?

Автоматические выключатели постоянного тока обладают множеством преимуществ, среди которых:

• После срабатывания автоматического выключателя постоянного тока при возникновении неисправности его можно сбросить вручную, а не заменять устройство, за исключением случаев, когда произошло короткое замыкание с большим током, требующее ремонта.
• Автоматический выключатель постоянного тока имеет две защитные функции:

o Длительное срабатывание с обратным временем срабатывания.

o Быстрое срабатывание по току используется для защиты от перегрузок и коротких замыканий соответственно.

• Помимо защиты, многие автоматические выключатели постоянного тока обладают интеллектуальными функциями; они также имеют такие функции, как регистрация неисправностей, интерфейс связи и измерение электрической величины для интегрированного мониторинга и контроля устройств и систем распределения.
• Автоматические выключатели постоянного тока специально разработаны для решения проблем с дуговым разрядом и имеют дополнительные меры для быстрого рассеивания образующейся электрической дуги при размыкании и замыкании цепи, что обеспечивает им более длительный срок службы.

Могут быть и другие преимущества автоматических выключателей постоянного тока, не перечисленные здесь, но это наиболее распространенные и важные, о которых стоит подумать.

14.Какие существуют распространенные типы автоматических выключателей постоянного тока?

Существует множество типов автоматических выключателей постоянного тока, которые подразделяются на три разновидности: базовые автоматические выключатели, выключатели с защитой от замыкания на землю (GFCI) и выключатели с защитой от дугового замыкания (AFCI).

1. Базовые автоматические выключатели

Базовые автоматические выключатели бывают четырех типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные.

• Однополюсные автоматические выключатели постоянного тока

Однополюсные автоматические выключатели постоянного тока предназначены для обнаружения тока в одном проводе и срабатывания в случае короткого замыкания или электрической перегрузки.

Они рассчитаны на подачу 120 вольт в цепь и выдерживают ток от 15 до 30 ампер.

В большинстве современных домов установлены однополюсные автоматические выключатели постоянного тока.

• Двухполюсные автоматические выключатели постоянного тока

Двухполюсные автоматические выключатели постоянного тока предназначены для одновременного контроля потока электроэнергии по двум проводам.

Их также называют двухполюсными автоматическими выключателями постоянного тока, двухполюсными автоматическими выключателями постоянного тока, четырехполюсными автоматическими выключателями постоянного тока, двухполюсными автоматическими выключателями постоянного тока или неполяризованными автоматическими выключателями постоянного тока.

Их легко узнать по двум расположенным рядом переключателям, соединенным в одном выключателе.

Они немедленно срабатывают, если один из двух проводов перегружается или происходит короткое замыкание.

Двухполюсный автоматический выключатель постоянного тока может обеспечивать напряжение в электрической цепи 120/240 вольт или 240 вольт.

Он также может выдерживать ток от 15 до 200 ампер.

Некоторые из них используются в цепях, подающих питание на электроприборы, потребляющие значительное количество энергии, например, стиральная машина с сушилкой.

Трехполюсные автоматические выключатели постоянного тока

Трехполюсные автоматические выключатели постоянного тока более практичны в использовании, чем однополюсные автоматические выключатели постоянного тока.

Например, если в одной машине находятся три двигателя (с одинаковыми номинальными токами), которые необходимо защитить, практичнее использовать трехполюсный автоматический выключатель постоянного тока, чем три однополюсных.

Это значительно сократит время установки и занимаемое пространство.

Что еще важнее, в случае отказа нагрузки все три нагрузки будут отключены от источника напряжения, включая и исправные, что обеспечит полную остановку машины.

• Четырехполюсные автоматические выключатели постоянного тока

Четырехполюсные автоматические выключатели постоянного тока, как и в случае с трехполюсным автоматическим выключателем постоянного тока, являются более практичным выбором, если в одной машине находятся четыре двигателя, которые необходимо защитить.

Другой пример — подключение резервного генератора к распределительному устройству.

В этом случае вместо отключения заземления нейтрали генератора можно использовать четырехполюсный автоматический выключатель постоянного тока.

Существуют модели с рабочим током от 1000 В и 65 А до 25 А.

2. Автоматические выключатели с защитой от замыкания на землю (GFCI)

Автоматические выключатели GFCI предназначены для защиты от замыкания на землю, в частности, когда между заземленным элементом и электрическим током возникает опасный электрический путь.

В соответствии с некоторыми электротехническими нормами, они требуются в жилых домах, особенно в местах, подверженных воздействию влаги, таких как ванная комната, прачечная и наружные помещения.

3. Автоматические выключатели с защитой от дугового разряда (AFCI)

Автоматические выключатели AFCI сконструированы таким образом, чтобы срабатывать при обнаружении дугового разряда в электропроводке.

Иногда это происходит при повреждении электропроводки или при истончении изоляции проводов, что может представлять серьезную пожарную опасность.

Обычные автоматические выключатели не всегда обнаруживают электрические дуги, поскольку срабатывают только при сильном нагреве.

Автоматические выключатели AFCI в большинстве случаев являются обязательными в соответствии с электротехническими нормами для новостроек.

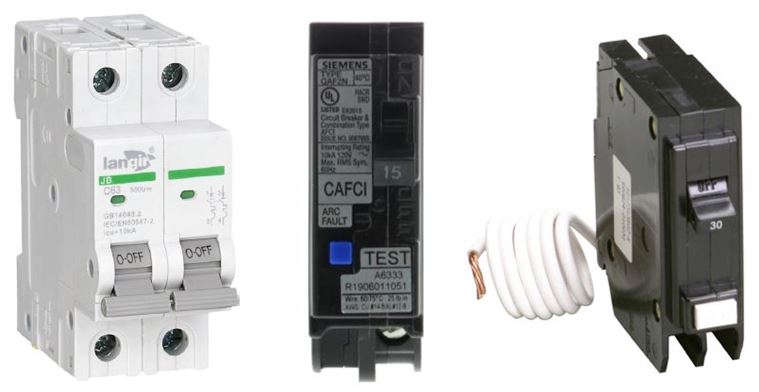

Двухполюсный автоматический выключатель постоянного тока, AFCI и GFCI

15. What are the mounting methods used for DC circuit breakers?

The mounting methods for DC circuit breakers refer to how they are used in a single enclosure or an assembly.

The unit cost and ease of replacement are important factors that you should also consider when selecting a method for mounting your circuit breakers.

The mounting method may also depend on the type or the specific application of the circuit breakers.

DC circuit breakers are installed using any of the common mounting ways below:

• Fixed mounting method

In this mounting method, the DC circuit breaker is fixed mounted by hardwiring it onto the frame or bolting it in the enclosure or assembly.

This is considered the mounting method with the lowest purchase cost.

It is also front mountable and reliable making it appropriate for 600 volts and below.

When it comes to removing or replacing the DC circuit breaker, the power must be turned off first.

• Removable mounting method

In this mounting method, the DC circuit breaker has two parts, and these are the base and the actual breaker.

The base is bolted and hard wired to the frame while the actual breaker is plugged into the base.

In this method, you can replace the DC circuit breaker without the need to rewire it which saves time.

This method also has a moderate purchase cost, is front mountable, and has good reliability.

It is also applicable for 600 volts and below.

Ensure to turn off the power supply first before replacing the DC circuit breaker.

• Drawout mounting method

In the draw out mounting method, the DC circuit breaker has two parts as well, which are the base and the actual breaker.

The base is bolted and hard wired to the frame while the actual breaker slides into the base.

In this way, it allows the unit to be changed devoid of the need to remove the power being fed to the DC circuit breaker.

You can manually move the DC circuit breaker in or out or you can use a racking mechanism.

Although this mounting method seems more convenient, it has the highest purchase cost.

It is very reliable, near mounted, and allows power “on” testing.

This method is also appropriate for all voltages.

To remove or replace the DC circuit breaker, you need to turn off the power supply for safety.

But this method has an interlocked feature that automatically turns the power off when you try to remove the units.

A racking mechanism allows a DC circuit breaker to be moved.

Usually by ratcheting or turning a handle.

To rack the DC circuit breaker from the «connected» position, only the unit’s load must be turned off.

The built in interlocks do this hence the DC circuit breaker automatically opens before racking out starts.

The draw out mounting method does not require you to turn off all the power feeding the entire assembly just to service one DC circuit breaker.

Sample installation and removal

16. What is the purpose of DC circuit breakers on LED lamps?

LED lamps, as what the abbreviation stands for, works with Light Emitting Diodes and these can only operate with direct current.

This is why it is common that you see entire circuits working with direct current but this is only when LED lamps are the only ones connected.

And since the circuits are using direct current, DC circuit breakers are required for protection.

LED lamps are known to be very energy efficient, saving energy of up to 70% and other lighting technologies pale in comparison.

However, LED lamps sometimes tend to be a bit expensive and refunds are usually out of the question if they died out earlier than expected.

And because of this, it is very essential to protect them with DC circuit breakers.

It is also important to note here that LED lamps have AC and DC currents available.

The LED lamps that work with alternating current have an internal rectifier for alternating current circuit’s connection.

Home with LED lighting

17. What does a DC circuit breaker do in solar panels?

DC circuit breakers are usually found installed on solar PV (Photovoltaic) systems protecting some of its components.

Photovoltaic solar panels transform solar radiation into direct current.

This direct current can be used to power electrical devices.

The solar PV panels are wired in series of circuits, depending on its capacity, one installation can have more than one circuit.

Then all of the circuits are wired to a PV combiner box and each of them is connected to a DC circuit breaker.

This ensures that the solar PV panels are protected since they are considered the most costly components of the entire system that even just a small photovoltaic set up can already cost several thousand dollars.

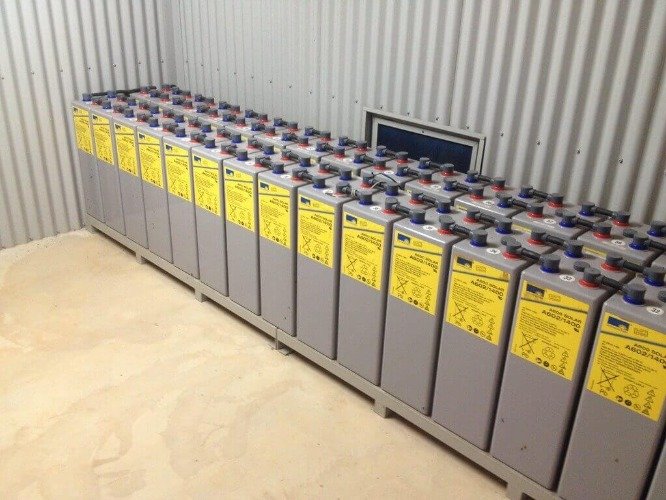

If the solar PV system is using a battery bank, this is also connected to a DC circuit breaker to be protected.

If all the power produced by the solar PV panels is combined into a single DC output, there should also be a DC circuit breaker connected to it.

Another part that requires protection of the DC circuit breaker is the inverter, the one responsible for converting direct current to alternating current.

Lastly, if you have DC loads’ exclusive electric panel, a range of DC circuit breakers will be essential.

You have the choice to use the solar panels’ generated power to work with AC electrical devices as well as the installation of an electric inverter.

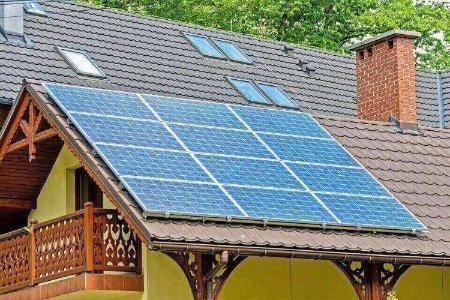

Home solar panel installation

18. What is the role of DC circuit breakers on electric vehicles?

Electric vehicles work with the use of a high capacity rechargeable battery instead of depending on fossil fuels.

The batteries are charged in charging stations that are built especially for electric vehicles.

These systems work with direct current, and because of this, they must use DC circuit breakers.

Electric vehicles are part of renewable energy technologies and their eco-friendly design provides a sustainable energy source for transportation.

Charging electric car

19. What is the use of DC circuit breakers in high precision industrial welding and machines?

The electric arc welding machines that work with direct current must have the protection of DC circuit breakers.

This is to guarantee the operation’s safety and ensure that no damage will happen to the welding machine.

DC circuit breakers are also generally used in electric motors that work with direct current.

These direct current electric motors have plenty of industrial applications.

They are known to have easy to learn controls, are integrated with automatic systems and have an instantaneous response time.

This is why direct current electric motors are ideal for industrial machine tools, automatons, as well as transportations such as rails and conveyors.

These types of machinery have control circuits that work with the direct current; therefore, they are protected with DC circuit breakers.

The control circuits and the power circuit are separated since they operate with different voltages, but each circuit is protected by its own DC circuit breakers.

The circuit that has a lower current rating and voltage is the control circuit since its only purpose is to process control signals.

Welding industry metal work

20. What are the standard codes that apply to DC circuit breakers?

Electrical standard codes promote safety for the person working with any type of electrical installation or maintenance job in homes or any other establishments, also the people occupying the area and the property itself.

Other codes are classified as national, state, or local with similar safety purposes.

Aside from that, these codes help building owners and cities avoid lawsuits complying with these sets of laws and guidelines.

• IEC 60364 (Electrical Installations for Buildings)

IEC 60364 is an international standard on electrical installations of buildings by IEC (International Electrotechnical Commission).

BS 7671 in the UK, a European wiring regulation, follows the IEC 60364’s structure with additional language to accommodate historic national practice and for the electricians and inspectors allowing them to have a simplified field use and purpose of compliance.

IEC 60364 provides standard rules about the installation and inspection of electrical systems.

Other national codes and guides refer to IEC 60364 to attain common objectives.

• BS 7671 (The Regs)

This is the national standard in the UK which stands for British Standard 7671.

It is also called the Requirements for Electrical Installations and IET Wiring Regulations.

This national standard in the UK which is aside from providing a standard for electrical installation also provides standards for electrical safety wirings and special installations and locations.

BS 7671 details the circuits delivered at nominal voltages which can be up to or may include 1500 DC or AC volts.

Therefore, this standard also details the Extra Low Voltage or ELV range (0 to 125 VDC and 0 to 50 VAC), and as well as the Low Voltage or LV range (125 to 1500 VDC and 50 to 1000 VAC).

This standard also includes the CENELEC technical substance agreements.

• CSA C22 (CE Code or Canadian Electrical Code)

The CSA C22 is the standard imposed by the Canadian Standards Association which covers the electrical equipment’s installation and maintenance in Canada.

This standard code is the basis for wiring guidelines across Canada.

A large body of volunteers produced this code and they are from the same industry and different government levels.

It outlines the wiring methods providing the acceptable prescriptive model.

But other wiring methods can be used but they have to be first accepted by the authority that enforces the standard code in your area.

However, this code is not applied to vehicles, communication utility systems, railway systems, ships, and aircraft because these installations have their code of standards.

• NFPA 70 (NEC or the U.S. National Electrical Code)

The NFPA 70 details the wiring and equipment safe installations in the US.

It is a locally adaptable standard and part of the NFPA which stands for the National Fire Protection Association.

Although called national, it was not a law but a typically adopted standard enforcing safe electrical practices.

It can also be amended, altered, or rejected in compliance with regional regulations created by local governing bodies’ voting.

Not to be confused with NESC that is used for communication utility and electric power systems for overhead and underground lines as well as power substations.

• UL489 and UL1077

UL 489 is the standard guideline for molded case circuit breakers while UL 1077 is for Supplementary Protectors for Use in Electrical Equipment.

Under the UL standards (Underwriters Laboratories), most devices for circuit protection should inspect and covered by their recognition or listing services.

UL tests the devices, generally 2 to 4 times annually ensuring that the materials and design used in the original recognized device remain consistent.

If the device has optional features like for example, auxiliary contacts, UL will require additional testing.

Other standard codes may be presently implemented in your area.

It is best to consult the governing authority in your locality or consult your licensed electrician if your chosen DC circuit breaker is compliant with minimum safety standards.

International standard code logos

21. Can you replace or install a DC circuit breaker yourself?

Unfortunately, the answer is no.

When working on electrical components such as DC circuit breakers, there are always precautionary measures to consider and it is not a job for anyone.

This is because installing or replacing the DC circuit breaker is a job for a licensed electrician which may even require a permit depending on your location.

As for the electricians, they are required to take proper precautionary measures and observe electrical codes.

Failure to do so can result in fires, electrocution, or sometimes death.

Electricians are also trained to conclude the type of circuit breakers that are required for your home.

Usually, DC circuit breakers are mounted in fuse boxes, and a rail specially designed for their installation is made for them.

DC circuit breakers protect individual direct current loads or protect main circuits like solar PV arrays, inverters, or battery banks.

Solar battery banks

22. How to find DC circuit breakers in China?

You can shop for DC circuit breakers online on your favorite manufacturer’s website, on online marketplaces, or by using any search engines and entering the keywords “DC circuit breaker”.

Generally, manufacturers have a product listing page where you can simply add your chosen DC circuit breaker to the cart, select the quantity, and input your payment details to check out.

But sometimes, to provide a personalized service, you can send an inquiry first.

For example, if you choose Langir as your DC circuit breaker supplier, simply fill out the free inquiry form and include your contact details.

A sales professional will get in touch with you using your provided contact details and will help you with your order.

Langir accepts small orders and big orders as well as urgent orders.

For small packages, they usually send them via express using services such as FedEx, DHL, UPS, TNT, and EMS which also means that these are door to door delivery services.

While for big packages, they usually send them by sea or by air.

Upon your order confirmation, DC circuit breaker stocks that have been inspected already are going to be shipped right away and you may probably receive your orders within 2 to 3 days.

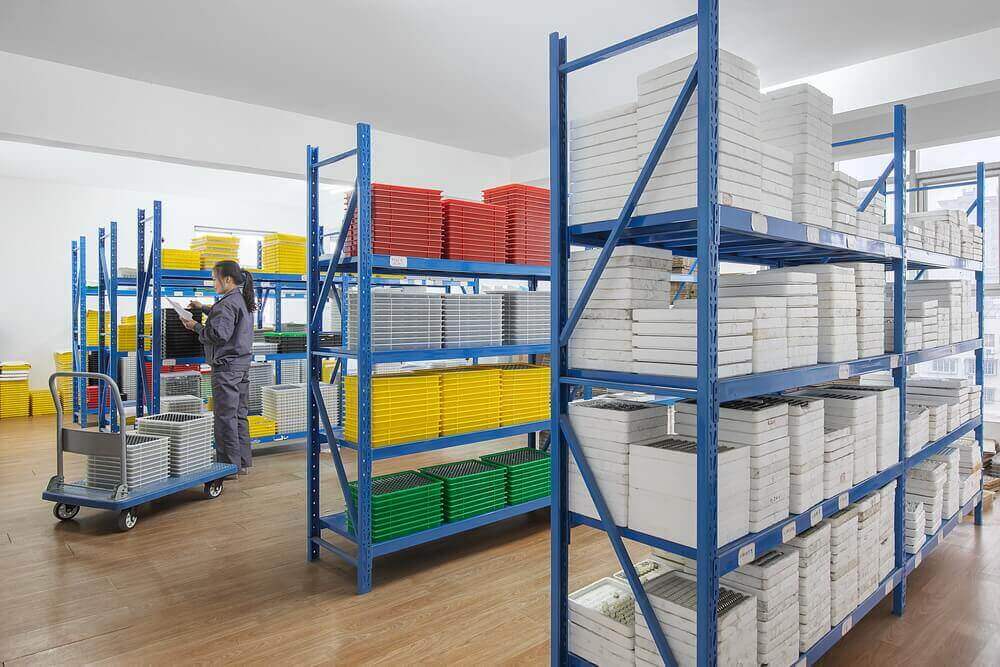

Langir product storage facility ready for dispatch
